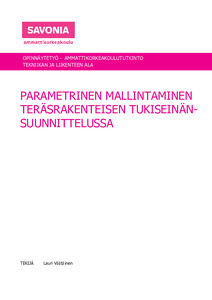

Parametrinen mallintaminen teräsrakenteisen tukiseinän suunnittelussa

Abstract

Tämän opinnäytetyön tavoitteena oli kehittää mallinnustyökalu tilaajan käyttöön. Tässä opinnäytetyössä tutkittiin erilaisia kehitysideoita parametrisen mallintamisen soveltamiseen teräsrakenteisen tukiseinän suunnittelussa. Parametrisen mallintamisen työkalut olivat skriptejä, joita käytettiin Dynamo–ohjelmalla. Tässä työssä keskityttiin teräsrakenteisien teräspontti– ja porapaalutukiseinien tietomallinnukseen. Lähtötilanteessa valmiina olevat skriptit olivat kokeellisia ja hankalia käyttää. Parametrisen mallintamisen potentiaali oli tiedostettu jo ennen opinnäytetyön aloittamista ja parametrinen mallintaminen sisältyi tämän opinnäytetyön tekijän työhön ennen kuin siitä kehittyi opinnäytetyön aihe.

Dynamo skriptien nykytilan tarkastelun ja kehitysideoiden koonnin jälkeen niitä testattiin visuaalisesti koodaa-malla Dynamo for Civil 3D –ohjelmalla. Mallinnustyökaluja testattiin ja kehitettiin testimallinuksella ja lopullinen testaus tehtiin oikeilla mallinnustöillä. Mallinnus skripteille kirjoitettiin myös käyttöohjeet yrityksen sisäiseen käyttöön.

Lopputuloksena saatiin tilaajan käyttöön mallinnustyökalu, jolla voidaan mallintaa teräsrakenteisia tukiseiniä. Mallinnustyökalu sisälsi skriptisarjan ja sen käyttöohjeet. Kehitystyön tuloksena tehtiin myös käyttöohjepohja muille Dynamo skripteille. Todettiin, että parametrinen mallintaminen säästää työaikaa mallinnustöissä ja kehitystyölle on tarvetta myös jatkossa ja sitä tullaan jatkamaan muun työn ohessa.
