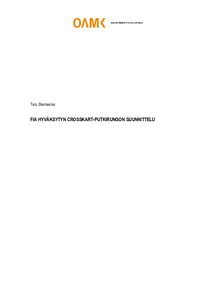

FIA hyväksytyn Crosskart-putkirungon suunnittelu
Stenbacka, Tatu (2023)
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202305037495
https://urn.fi/URN:NBN:fi:amk-202305037495
Tiivistelmä
Työn aiheena oli FIA hyväksytty Crosskart-runko sekä sen valmistettavuuden parantaminen. Tavoitteena työssä oli suunnitella ja tehdä 3D-malli Crosskart-rungosta sekä harkita rungon suunnittelua valmistettavuuden kannalta. Työ suoritettiin yhteistyössä työn tilaajan Mtec Formula Technologyn Miikka Mäkelän sekä samanaikaisesti opinnäytetyötään samasta aiheesta tehneen Tatu Laapotin kanssa. Tatu Laapotti käsitteli opinnäytetyössään Crosskart-auton rungon FIA-sertifiointia.
Työssä perehdyttiin tuotesuunnittelun prosessiin. Tuotteen suunnittelua mietittiin valmistettavuuden ja tarkemmin putkentaivutuksien valmistettavuuden kannalta. Työ toteutettiin ensin suunnittelemalla ja mallintamalla runko SolidWorks-mallinnusohjelmalla. 3D-mallinuksen jälkeen työssä luotiin 3D-piirustuksen ja -mallin pohjalta prototyyppirunko, jonka avulla suunniteltuja mittoja ja muotoja päästiin oikeassa elämässä tutkimaan ja sitä kautta parantamaan.
Työn lopputuloksena saatiin aikaiseksi kustannusarviovertailu kahden eri valmistustavan välillä. Vertailuun otettiin mukaan täysin käsityönä tehty runko sekä valmiiksi taivutettuina ja leikattuina tilatut putket. Työn tuloksena saatiin vertailun lisäksi 3D-malli, jonka avulla Mtec Formula Technology pystyy helposti hyödyntämään rungon valmistuksen osalta sopimusvalmistajia.
Työssä perehdyttiin tuotesuunnittelun prosessiin. Tuotteen suunnittelua mietittiin valmistettavuuden ja tarkemmin putkentaivutuksien valmistettavuuden kannalta. Työ toteutettiin ensin suunnittelemalla ja mallintamalla runko SolidWorks-mallinnusohjelmalla. 3D-mallinuksen jälkeen työssä luotiin 3D-piirustuksen ja -mallin pohjalta prototyyppirunko, jonka avulla suunniteltuja mittoja ja muotoja päästiin oikeassa elämässä tutkimaan ja sitä kautta parantamaan.
Työn lopputuloksena saatiin aikaiseksi kustannusarviovertailu kahden eri valmistustavan välillä. Vertailuun otettiin mukaan täysin käsityönä tehty runko sekä valmiiksi taivutettuina ja leikattuina tilatut putket. Työn tuloksena saatiin vertailun lisäksi 3D-malli, jonka avulla Mtec Formula Technology pystyy helposti hyödyntämään rungon valmistuksen osalta sopimusvalmistajia.
