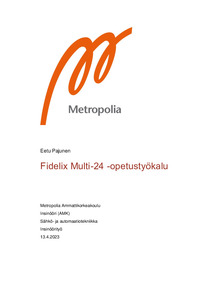

Fidelix Multi-24 -opetustyökalu
Pajunen, Eetu (2023)
Pajunen, Eetu
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202305057787
https://urn.fi/URN:NBN:fi:amk-202305057787
Tiivistelmä
Työn tarkoituksena oli luoda Fidelix-laitteiden avulla opetustyökalu I/O-toiminnasta vasta-alkajan käsiteltäväksi. Työn keskipisteenä toimii Fidelixin Multi-24-kenttäohjain, mistä löytyy useita digitaalisia ja analogisia I/O-pisteitä. Kenttäohjaimeen on myös liitettävissä Fidelixin MultiDisplay-näyttö, mistä käyttäjä pääsee monitoroimaan ja konfiguroimaan tuloja ja lähtöjä. Laitteen käyttöä varten kirjoitettiin käyttäjälle asteittain etenevä ohje, minkä avulla vasta-alkajakin onnistuu tekemään laitteeseen tarvittavat kytkennät ja konfiguroinnit. Lisäksi työkalulla on mahdollista simuloida PID-säätimen toimintaa.
Laite tarvitsi ohjelmiston, pistetietokannan sekä käyttöliittymän. Työ aloitettiin tekemällä grafiikat käyttöliittymää varten Fidelixin grafiikkaeditorilla. Käyttöliittymän jälkeen rakennettiin pistetietokanta Multi24PointToolilla. Kun pistetietokanta on valmis, niin siitä generoidaan ST-tekstitiedosto. ST-tiedostoilla luodaan laitteelle ohjelmisto OpenPCS-sovellusta käyttäen. Kun grafiikat, pistetietokanta sekä ohjelmistot ovat valmiina, ne ladataan ohjaimeen sisään eri tavoin.
Opinnäytetyö perehtyy vahvasti I/O-tekniikkaan, rakennusautomaatioon tarvittaviin toimilaitteisiin kuten antureihin ja venttiilimoottoreihin, PID-säätötekniikkaan sekä PLC-ohjelmointiin. Aikaisempi työkokemus FX-3000-C-keskusyksikön kanssa auttoi projektin kanssa paljon, mutta Multi-24:sen kanssa tarvitsi opetella uusien ohjelmien ja sovellusten käyttöä. Edellytettiin myös paljon laajempaa ymmärrystä ohjelmoitavista logiikkaohjaimista. Työn tuloksena luotiin opetustyökalu auttamaan opiskelijoita ymmärtämään I/O-teknologiaa ja PID-säädintä.
Laite tarvitsi ohjelmiston, pistetietokannan sekä käyttöliittymän. Työ aloitettiin tekemällä grafiikat käyttöliittymää varten Fidelixin grafiikkaeditorilla. Käyttöliittymän jälkeen rakennettiin pistetietokanta Multi24PointToolilla. Kun pistetietokanta on valmis, niin siitä generoidaan ST-tekstitiedosto. ST-tiedostoilla luodaan laitteelle ohjelmisto OpenPCS-sovellusta käyttäen. Kun grafiikat, pistetietokanta sekä ohjelmistot ovat valmiina, ne ladataan ohjaimeen sisään eri tavoin.
Opinnäytetyö perehtyy vahvasti I/O-tekniikkaan, rakennusautomaatioon tarvittaviin toimilaitteisiin kuten antureihin ja venttiilimoottoreihin, PID-säätötekniikkaan sekä PLC-ohjelmointiin. Aikaisempi työkokemus FX-3000-C-keskusyksikön kanssa auttoi projektin kanssa paljon, mutta Multi-24:sen kanssa tarvitsi opetella uusien ohjelmien ja sovellusten käyttöä. Edellytettiin myös paljon laajempaa ymmärrystä ohjelmoitavista logiikkaohjaimista. Työn tuloksena luotiin opetustyökalu auttamaan opiskelijoita ymmärtämään I/O-teknologiaa ja PID-säädintä.
