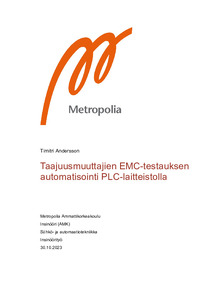

Taajuusmuuttajien EMC-testauksen automatisointi PLC-laitteistolla
Andersson, Timitri (2023)
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2023111930100
https://urn.fi/URN:NBN:fi:amk-2023111930100
Tiivistelmä
Työn tavoitteena oli kehittää PLC-laitteisto taajuusmuuttajien EMC-testausta varten, joka helpottaisi laitteiden ohjaamista ja datan tulkitsemista testauksen aikana, sekä laatia laitteiston käyttöön ohjeistava dokumentti, jotta sen hyödyntäminen olisi mahdollisimman vaivatonta. Opinnäytetyö toteutettiin tuotekehitykseen keskittyvälle ABB Oy Drives -yksikölle ja siinä luotiin PLC-laitteisto, joka kykenee eri kenttäväylätekniikoita hyödyntäen kommunikoimaan ABB:n taajuusmuuttajien kanssa testauksen aikana ja keräämään sekä esittämään kerättyä dataa helppolukuisessa muodossa selainpohjaisessa käyttöliittymässä.
Työ aloitettiin tutustumalla EMC-laboratoriossa jo käytössä oleviin ratkaisuihin selvittämällä, miten prosessia voisi tehostaa, laatimalla lista tähän tarvittavista komponenteista ja tilaamalla ne. Tilauksen saapumista odotellessa aloitettiin jo PLC-ohjelman kehitystyö. Kun tilatut osat saapuivat, kasattiin koko laitteisto yhteen salkkuun helppoa kuljettamista varten ja viimeisteltiin PLC-ohjelmointi testaamista varten.
Kehitystyön tuloksena saavutettiin yhtenäinen ja helposti monistettavissa oleva laitteisto, jota kyetään hyödyntämään monipuolisesti erilaisten taajuusmuuttajien ja kenttäväylätekniikoiden kanssa. Tähän sisältyi myös käyttöliittymä, josta pystytään seuraamaan taajuusmuuttajalta ja muusta laitteistosta kerättyä tietoa testauksen ollessa käynnissä, sekä ohjeistus kokonaisuuden käyttöön.
Työ aloitettiin tutustumalla EMC-laboratoriossa jo käytössä oleviin ratkaisuihin selvittämällä, miten prosessia voisi tehostaa, laatimalla lista tähän tarvittavista komponenteista ja tilaamalla ne. Tilauksen saapumista odotellessa aloitettiin jo PLC-ohjelman kehitystyö. Kun tilatut osat saapuivat, kasattiin koko laitteisto yhteen salkkuun helppoa kuljettamista varten ja viimeisteltiin PLC-ohjelmointi testaamista varten.
Kehitystyön tuloksena saavutettiin yhtenäinen ja helposti monistettavissa oleva laitteisto, jota kyetään hyödyntämään monipuolisesti erilaisten taajuusmuuttajien ja kenttäväylätekniikoiden kanssa. Tähän sisältyi myös käyttöliittymä, josta pystytään seuraamaan taajuusmuuttajalta ja muusta laitteistosta kerättyä tietoa testauksen ollessa käynnissä, sekä ohjeistus kokonaisuuden käyttöön.
