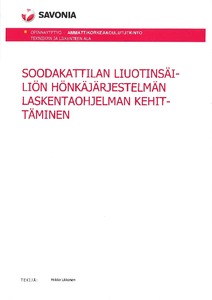

Soodakattilan liotinsäiliön hönkäjärjestelmän laskentaohjelman kehittäminen

Abstract

Tiivistelmä

Työ tehtiin Andritz Oy:n soodakattiloiden service yksikölle kesän 2014 aikana. Opinnäytetyön tarkoituksena oli perehtyä olemassa olevaan laskentaohjelmaan ja tehdä siitä kattava ja helposti käytettävä työkalu soodakattilan liuottajasäiliön hönkienkeruujärjestelmän tarjouslaskentaan. Laskentaohjelma on tehty Excel- taulukkolaskentaohjelman pohjalla sen helpon muokattavuuden sekä hyvien laskentaominaisuuksien vuoksi.

Työssä kehitettiin olemassa olevaa laskentaohjelmaa ja muokattiin sitä helppokäyttöisemmäksi. Laskentaohjelmaan tehtiin listat kanavistoille, putkistoille ja venttileille, sekä jokaiselle päälaitteelle erikseen. Listoista muokattiin sellaiset, että ne voidaan lähettää laitetoimittajille tarjouskyselyjen liitteeksi. Ohjelmaan liitettiin lisäksi eri materiaalien yksikköhintoja, joita ohjelma käyttää kokonaiskustannuksien laskennassa.

Laskentaohjelmalla saadaan mitoitettua hönkäjärjestelmän päälaitteet, sekä putkistojen ja kanavien koot ja painot. Näitä tietoja voidaan käyttää apuna hönkäjärjestelmän hinnoittelussa. Laskentaohjelma poimii omille välilehdille eri osien erittelytja syöttää ne ohjelmaan tehdyille valmiille tarjouskyselypohjille. Uusi laskentaohjelma nopeuttaa hönkäjärjestelmän mitoitusta ja hinnoittelua, sekä nopeuttaa projektien käynnistymistä.

Abstract

This thesis was done at Andritz Oy recovery boilers service unit during the summer 2014. The aim of the thesis was to get familiarized with the calculation program and to develop it, to help the quotation process of dissolving tank vent gas system. The calculation is done by Excel due to its good formability and effective calculating properties.

The goal was to make the program easier to use. Separately lists for ducts, pipes, valves and main equipment were formed to the program. These lists are ready to to be added to the inquiries sent to the vendors. The unit prices for different materials were also added in the program. These prices are used to calculate the total costs.

The use of the calculation progman enables to calculate the dissolving tank vent gas system costs and to get the request for quotation sheets ready to be sent to equipments vendors. The calculation program picks the values of different parts of the dissolving tank vent gas system from the general input sheet and adds them on request for quotation sheets.

The calculation program developed reduces the time required for the process calculation, dimensioning and cost estimation. It helps a lot the start of the new projects.
