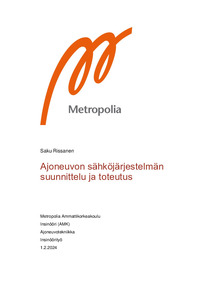

Ajoneuvon sähköjärjestelmän suunnittelu ja toteutus

Abstract

Tässä insinöörityössä suunniteltiin sekä toteutettiin kilpa-ajoneuvoon täydellinen sähköjärjestelmä, jonka tuli täyttää siviililiikenteen vaatimukset mukaan lukien ajoneuvon korin sekä moottorin elektroniikka ja anturit. Työssä valikoitiin ohjainlaitteiksi Maxxecun valmistamat Race-moottorinohjaimen ja PDM20- virranhallintayksikön.

Työn alussa komponentit sijoitettiin ajoneuvoon, minkä pohjalta ruvettiin selvittämään johtimien mitoituksia, CAN-väylän fyysisiä vaatimuksia sekä materiaalivalintoja. Ajoneuvo tehdään tieliikenteeseen, joten työssä oli otettava myös huomioon tieliikennekelpoisuus sähköjen osalta. Perinteisen sähkösuunnittelun erona työssä ei tarvinnut mitoittaa yhtään sulaketta tai relettä, koska virranhallintayksikkö käsittelee molemmat sisäisesti.

Työn loppuvaiheessa johtosarjat valmistettiin suunnitelmien pohjalta ja valmistus sujui hyvin suunniteltuna helposti. Johtosarjoista saatiin yksinkertaiset, varmatoimiset ja esteettiset. Kaikki dokumentit suunnitteluvaiheesta taltioitiin, jolloin vastaavia johtosarjoja pystytään tekemään myös tulevaisuudessa dokumenttien pohjalta.
