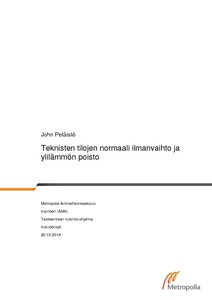

Teknisten tilojen normaali ilmanvaihto ja ylilämmön poisto

Abstract

Tämän insinöörityön tarkoituksena on selvittää teknisille tiloille sopivia ilmanvaihto- sekä ylilämmönpoistoratkaisuja. Työssä käsiteltävät tekniset tilat ovat ilmanvaihtokonehuoneet, lämmönjakohuoneet, sähkötilat sekä jäähdytysjärjestelmällä varustetut konehuoneet. Työ rajoittuu uudisrakennettuihin tai peruskorjattuihin kouluihin, päiväkoteihin, toimistorakennuksiin ja muihin tavanomaisiin rakennuksiin.

Työssä perehdyttiin teknisten tilojen ilmanvaihdolle asetettuihin määräyksiin ja mitattiin palvelinhuoneen ja lämmönjakohuoneen lämpökuormia. Työssä myös haastateltiin suunnittelijoita, laitevalmistajia ja viranomaisia.

Insinöörityössä päädyttiin siihen, että teknisille tiloille on suunniteltava tulopoistoilmanvaihto, siten että ilma vaihtuu vähintään kerran kahdessa tunnissa. Työssä laskettiin lämmönjakokeskuksen hukkalämpö ja sen perusteella päädyttiin siihen, että lämmönjakohuoneen ylilämmön poisto mitoitetaan lämmönsiirtimien tehon mukaan ilmavirralla 0,1 dm3/s / 1 kW:a kohden. Ylilämmönpoistoa ohjaa termostaatti. Työssä laskettiin myös katolla olevan ilmanvaihtokonehuoneen kesäaikainen lämpökuorma. Esimerkkilaskelman ilmanvaihtokonehuoneessa ei tarvittu ylilämmönpoistoa. Ylilämmön poistoratkaisu suunnitellaan aina tapauskohtaisesti lämpökuormien perusteella. Haastattelemalla saatiin kokemusperäistä tietoa laitteiden lämpökuormista.

Tämän opinnäytetyön tuloksia tullaan käyttämään pohjana, kun yritykselle laaditaan teknisten tilojen ilmanvaihdon ja ylilämmön poiston suunnitteluohje.

The objective of this Bachelor’s thesis was to determine what kind of system would be the best for exchanging air and removing heat from utility rooms. The thesis was limited to the study of newly constructed and renovated schools, daycare centers, office buildings or other similar structures.

The focus was on the norms and requirements for the air exchange in utility rooms. Further, the amount of excess heat generated in computer rooms and heat distribution rooms was measured and engineers, equipment manufacturers, and public authorities were interviewed.

It was concluded that these technical facilities should be designed to ensure an exchange rate of once every two hours. Excess heat removal solutions were designed on the basis of calculated thermal loads. On this basis, the excess heat was calibrated at a measured airflow of 0.1 dm3/s per each measured kW. The study calculated the thermal loads of rooftop air exchange units operating at summer temperatures. In the sample facility used, there was no need for excess heat removal. Each site is unique, so the thermal loads must be calculated individually. The interviews verified the actual thermal loads of active installations.

In the future, the results of this study will be used as the basis of any ventilation or excess heat removal plan of utility rooms.
