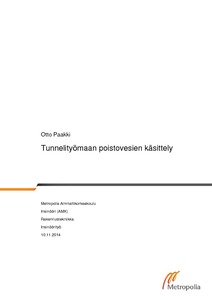

Tunnelityömaan poistovesien käsittely

Abstract

Insinöörityö tehtiin SRV Rakennus Oy:n toimeksiannosta selvittämään tunnelissa käytettävien puhdistusmenetelmien luonnetta ja niiden tehokkuutta työmaaympäristössä. Poistovedet käsitellään vesilaitoksen määrittelemiin raja-arvoihin, ennen kuin vedet lasketaan hulevesiverkostoon. Vesilaitoksella on oikeus olla ottamatta vastaan vettä, mikäli haitta-ainepitoisuuden kasvavat ja ylittävät toistuvasti raja-arvoja. Poistovesiä syntyy työmaalla monista työvaiheista eli niiden käsittely on erittäin merkittävä työvaihe, joka kestää koko työmaan ajan. Toimiva poistovesien käsittelyjärjestelmä mahdollistaa hankkeen onnistumisen.

Insinöörityössä keskityttiin yksinkertaisiin ja melko edullisiin ratkaisuihin vesien käsittelyssä. Tunnelityömaalla on jatkuvasti muuttuva luonne, jonka takia ratkaisut on hyvä olla nopeasti mobilisoitavia ja muunneltavia. Työvaiheissa käytettyyn veteen sekoittuu suuri määrä kiviperäistä kiintoainesta, jonka koko vaihtelee silminnähtävästä hiukkaskokoon. Tämä aines tulee erotella vedestä, jotta viemärien kapasiteetti ei supistu.

Insinöörityö tehtiin selvittämällä kirjallisuudesta yleisesti käytettyjä operaatioita veden käsit-telyssä ja vierailemalla työmailla. Työn tuloksena selvisi, että laskeutusaltaita modifioimalla ja kokoaikaisella pumppauksella pystytään rajoittamaan veden virtaamaa. Luomalla mahdollisimman stabiili tilanne voidaan käsittelyssä päästä huomattavasti lähemmäksi teoreettisia arvoja, joilla järjestelmä on mitoitettu. Työn tuloksena syntyy yleisohje vesien käsittelyyn tunnelityömaalla.

This thesis was commissioned by SRV Rakennus Oy to examine methods used in waste water treatment and particularly their efficiency in underground work sites. Waste water is treated to meet the values set by the water supply facility before it is lowered to the sewer. The water supply facility can refuse to accept waste water if the level of detrimental elements is above the set values repetitively. Various stages of work produce waste water so treatment is a very significant phase of work which is repeated throughout the project. Functionally working waste water treatment system makes the success in project possible.

This thesis focused on simple and rather cheap solutions in water treatment. At tunnel work site changes throughout the project so the solution needs to be easily moved and modified. The water used in different work phases is mixed up with a great amount of stony sediment which varies in dimension from visible to particle size. This substance needs to be separated from water so that the sewers capacity is not reduced.

This thesis is based on reviewing the literature about common ways to treat waste water as well as site visits. Results of thesis show that the flow of water can be limited by modifying the settling tanks and using continuous pumping. By stabilizing the circumstances one can get closer the values set by the water supply facility. This thesis provides general instructions for waste water treatment in underground sites.
