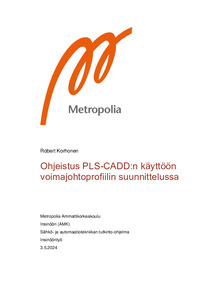

Ohjeistus PLS-CADD:n käyttöön voimajohtoprofiilin suunnittelussa

Abstract

Insinöörityön päämääränä oli opastaa Eltel Networks Oy:n suunnittelijoita operoimaan PLS-CADD-sähkönsuunnitteluohjelmaa 110 kV:n ja 400 kV:n voimajohtojen suunnittelua, erityisesti voimajohtoprofiilien suunnittelua varten. Toimenpiteelle tarvittiin tarkempi ohje, jonka takia tämä työ on tehty. Uusien suunnittelijoiden saapuminen työympäristöön herätti tarpeen luoda yhteinen ohje, joka edesauttaisi suunnittelijoiden työskentelyä voimajohtojen suunnittelutehtävissä sekä ehkäisisi mahdollista kuormitusta perehdyttäjille. Työtä kirjoitettiin alan suunnittelijan koulutuksen ja kokemuksen perusteella. Työ muotoutui suurimmaksi osaksi harjoitustyön pohjalta, josta johdetusta työohjeesta tehtiin hienosäätöjä varsinaisen projektin parissa.

Työssä käytiin läpi voimajohdon profiilin tekoon vaadittavat eri työvaiheet, jotka mahdollistivat johtoprofiilin toimivuuden sekä tarkat tiedot profiilissa. Profiilissa näytettiin sähköjohdon pituusleikkaus sivusta katsottuna, varoetäisyydet voimajohtostandardien perusteella, karttatiedot, mahdolliset varoetäisyyksien ylitykset sekä nimiketiedot kehyksissä. Profiilia tarvitsivat eri johdon omistajat sekä siihen liittyvät urakoitsijat.

Työstä syntyi laaja sekä yksityiskohtainen työohje, joka antoi vakaan tietotaidon suunnitteluohjelman käyttöön sähkönsiirron yleissuunnittelussa. Työ suunniteltiin niin, että siitä hyötyivät sekä alalla kokeneet että ne, joilla ei ollut aiempaa kokemusta. Työohje pyrittiin räätälöimään mahdollisimman helposti lähestyttäväksi, jotta suunnittelija voi työskennellä projektinsa parissa täysin omatoimisesti sen avulla.
