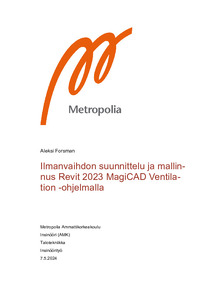

Ilmanvaihdon suunnittelu ja mallinnus Revit 2023 MagiCAD Ventilation -ohjelmalla
Forsman, Aleksi (2024)
2024
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2024052415255
https://urn.fi/URN:NBN:fi:amk-2024052415255
Tiivistelmä
Insinöörityössä tavoitteena oli löytää havainnoinnin ja tutkimisen kautta mahdollisia hyötyjä projektien nopeuttamiseksi ilmanvaihdon suunnittelussa ja mallinnuksessa. Työssä tutkittiin Revit 2023 -suunnitteluohjelmaa sekä MagiCAD for Revit -ohjelman MagiCAD Ventilation -lisäosaa. Tutkimusmenetelmänä käytettiin havainnointia yrityksen Granlund Oy:n sairaalasuunnitteluprojektissa, jossa Revit 2023 -suunnitteluohjelmaa käytettiin sekä ilmanvaihdon suunnitteluun että mallinnukseen.
Insinöörityössä selvitettiin, miten suunnitteluohjelmalla voidaan toteuttaa ilmanvaihdon suunnittelu tehokkaammin. Havainnoinnin kautta huomattiin, että työkalujen oikeaoppinen käyttö ja tasokuvien näkymämahdollisuuksien hyödyntäminen tuo helpotuksia ilmanvaihdon tarkastamiseen ja suunnitelmien toteutukseen. Työssä esitettiin ehdotuksia ilmanvaihdon laitelistan ja laitteiden tarkistamiseen suunnittelun eri vaiheissa sekä helpotuksia mallinnukseen projekteissa. Työssä ilmeni myös joidenkin työkalujen mahdolliset haittapuolet suunnittelussa, joita suunnittelijan tulee välttää käyttämästä. Insinöörityössä esitettiin mahdollisia vaihtoehtoja tasokuvien tarkastamiseen erilaisten työkalujen, listojen, taulukkojen ja näkymien kautta, jolloin tarkastaminen projekteissa on tehokkaampaa. Insinöörityö toteutettiin yrityksen Granlund Oy:n AutoDesk Revit-lisenssillä ja Magi-CAD-lisenssillä.
Insinöörityössä selvitettiin, miten suunnitteluohjelmalla voidaan toteuttaa ilmanvaihdon suunnittelu tehokkaammin. Havainnoinnin kautta huomattiin, että työkalujen oikeaoppinen käyttö ja tasokuvien näkymämahdollisuuksien hyödyntäminen tuo helpotuksia ilmanvaihdon tarkastamiseen ja suunnitelmien toteutukseen. Työssä esitettiin ehdotuksia ilmanvaihdon laitelistan ja laitteiden tarkistamiseen suunnittelun eri vaiheissa sekä helpotuksia mallinnukseen projekteissa. Työssä ilmeni myös joidenkin työkalujen mahdolliset haittapuolet suunnittelussa, joita suunnittelijan tulee välttää käyttämästä. Insinöörityössä esitettiin mahdollisia vaihtoehtoja tasokuvien tarkastamiseen erilaisten työkalujen, listojen, taulukkojen ja näkymien kautta, jolloin tarkastaminen projekteissa on tehokkaampaa. Insinöörityö toteutettiin yrityksen Granlund Oy:n AutoDesk Revit-lisenssillä ja Magi-CAD-lisenssillä.
