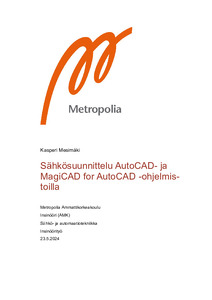

Sähkösuunnittelu AutoCAD- ja MagiCAD for AutoCAD -ohjelmistoilla
Mesimäki, Kasperi (2024)
2024
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2024052716399
https://urn.fi/URN:NBN:fi:amk-2024052716399
Tiivistelmä
Opinnäytetyön tavoitteena oli kehittää aloitteleville sähkösuunnittelijoille suunnattu opas, joka hyödyntää MagiCAD -ohjelmistoa suunnitteluprosessissa. Opinnäytetyö on tehty tekijän omalle yritykselle, Melmontis Oy:lle. Yrityksen päämääränä on tulevaisuudessa tarjota laadukasta sähkösuunnittelua, joka tehdään AutoCAD- ja MagiCAD for AutoCAD -ohjelmistoilla. Opinnäytetyö tarjoaa myös katsauksen ohjelmistojen vaatimaan pohjatyöhön.
Opinnäytetyössä käsiteltiin konkreettisesti kuvitteellisen toimistorakennuksen sähkösuunnitelman laatimista ja sitä, mitä teknisiä ja lainsäädännöllisiä seikkoja tulee huomioida, jotta lopputulos täyttää sekä asiakkaan että viranomaisten vaatimukset.
Opinnäytetyössä esiteltiin myös MagiCADin tärkeimmät toiminnot, joiden avulla sähkösuunnittelussa päästään hyvään lopputulokseen. Lopuksi yhteenvedossa pohdittiin, miten MagiCAD ja AutoCAD toimivat suunnittelutyökaluina aloittavalle sähkösuunnittelijalle ja millaisia haasteita siinä voi olla.
Lopputuloksena opinnäytetyö tarjoaa kattavan johdatuksen MagiCADin käyttöön sähkösuunnittelun kontekstissa, ja se on suunnattu erityisesti niille, jotka ovat vasta aloittamassa uraansa sähkösuunnittelun parissa.
Opinnäytetyössä käsiteltiin konkreettisesti kuvitteellisen toimistorakennuksen sähkösuunnitelman laatimista ja sitä, mitä teknisiä ja lainsäädännöllisiä seikkoja tulee huomioida, jotta lopputulos täyttää sekä asiakkaan että viranomaisten vaatimukset.
Opinnäytetyössä esiteltiin myös MagiCADin tärkeimmät toiminnot, joiden avulla sähkösuunnittelussa päästään hyvään lopputulokseen. Lopuksi yhteenvedossa pohdittiin, miten MagiCAD ja AutoCAD toimivat suunnittelutyökaluina aloittavalle sähkösuunnittelijalle ja millaisia haasteita siinä voi olla.
Lopputuloksena opinnäytetyö tarjoaa kattavan johdatuksen MagiCADin käyttöön sähkösuunnittelun kontekstissa, ja se on suunnattu erityisesti niille, jotka ovat vasta aloittamassa uraansa sähkösuunnittelun parissa.
