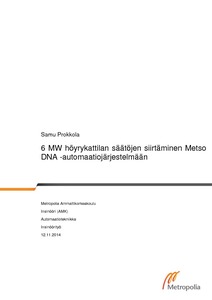

6 MW höyrykattilan säätöjen siirtäminen Metso DNA -automaatiojärjestelmään

Abstract

Insinöörityön tarkoituksena oli suunnitella Vantaan Energia Oy:n Martinlaakson voimalaitoksen apukattilan säätöjen siirtäminen voimalaitoksen olemassa olevaan Metso DNA -automaatiojärjestelmään. Tavoitteena oli selvittää apukattilan ohjausten toiminta, suunnitella säätöjen siirtämisestä aiheutuvat sähköiset muutostyöt ja luoda niissä tarvittavat asennusdokumentit sekä täydentää apukattilan muu dokumentaatio vastaamaan voimalaitoksen yleistä tasoa.

Apukattilan tarkoitus on varmistaa voimalaitoksen matalapainehöyryä käyttävien laitteiden höyryn saanti erityisesti muun tuotannon häiriötilanteissa. Voimalaitoksen käyttöhenkilökunnalla ei ole ollut selvää käsitystä apukattilan ohjausten toteutuksista tai toiminnasta. Erilaisissa käyttötilanteissa oli tullut ilmi, että joitakin toimintoja ei ollut toteutettu olemassa olevien dokumenttien mukaisesti. Erityisesti kattilaveden pinnankorkeuden säädön toimimattomuus oli aiheuttanut ongelmia.

Insinöörityössä selvitettiin apukattilan ohjauskeskuksen kytkennät ja toiminta, suunniteltiin apukattilan pinnansäätöventtiilin, pohjalämmitysventtiilin, savukaasupellin ja syöttövesipumppujen ohjauksien sekä pinnankorkeuden mittauksen siirtäminen voimalaitoksen Metso DNA -automaatiojärjestelmään ja päivitettiin kaikki apukattilan dokumentit vastaamaan olemassa olevia toimintoja.

The objective of this Bachelor’s thesis was to plan the migration of the auxiliary boiler con-trols to the existing Metso DNA automation system at the Martinlaakso power plant owned by Vantaa Energy Ltd. Key objectives were to determine the operation of the current boiler controls, plan the necessary electrical work caused by migration and regenerate all docu-ments of the auxiliary boiler to meet the common requirements on the power plant. The project was commissioned by Engineering Ahti Pänttäjä Ltd.

The function of the auxiliary boiler is to ensure the availability of low pressurized steam on the power plant during failures in normal steam production. The power plant’s operating personnel did not have a clear knowledge about the implementation of the auxiliary boiler controls. It had been found out in different operating conditions that some of the functions of the controls were not carried out according to the existing documentation. Especially the malfunctioning of the water level control had caused problems during operation.

In this thesis, all wirings and functions of the auxiliary boiler controls were determined, the migration of the level control valve, bottom heat valve, flue gas damper, two feed water pumps and water level measurement to Metso DNA automation system were planned and all documents of the boiler were regenerated according to the existing functions.
