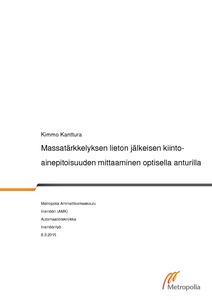

Massatärkkelyksen lieton jälkeisen kiintoainepitoisuuden mittaaminen optisella anturilla

Abstract

Tämä insinöörityö tehtiin UPM Kymin paperitehtaalle. Insinöörityön tavoitteena oli testata Satron VC optisen sakeuslähettimen toimivuutta massatärkkelyksen lieton jälkeisen kiintoainepitoisuuden mittaamisessa.

Aluksi mietittiin sopivaa kohdetta, jossa voitaisiin testata kyseistä optista sakeuslähetintä. Sopivan kohteen löydyttyä suunniteltiin anturin vaatimalle asennusyhteelle soveltuva paikka putkilinjastosta. Seuraavaksi alettiin suunnitella mittauksen vaatimia sähköisiä kytkentöjä.

Tämän jälkeen suunniteltiin Metso DNA-järjestelmään vaadittavia muutoksia, jotta anturin näyttämä mittausarvo trendeineen saataisiin näkymään DNA-näyttöpäätteellä.

Asennusyhde hitsautettiin suunnitellulle paikalle putkilinjaan ja tehtiin suunnitellut muutokset DNA-järjestelmään sekä vaadittavat kytkennät.

Kun kaikki valmistelevan vaiheen työt oli tehty, asennettiin anturi paikalleen ja kytkettiin mittaus toimintaan.

Käyttöönoton jälkeen vuorossa oli toiminnan seurantaa, kalibrointia ja havaittujen ongelmien ratkaisuyrityksiä. Ongelmien ratkaisuyrityksissä oli tavoitteena pitää laite mahdollisimman yksinkertaisena.

Työn perusteella todettiin, että Satron VC optinen sakeuslähetin ei pystynyt kyseisessä kohteessa riittävän luotettavasti ilman jatkuvia huoltotoimenpiteitä mittaamaan massatärkkelyksen kiintoainepitoisuutta.

This Bachelor’s Thesis was made for UPM Kymi paper mill. The aim of this Bachelor’s Thesis was to test Satron VC optical consistency transmitter in measuring the solid content of mass starch after the slurry phase.

First, a decision about the appropriate items to be tested with the optical consistency transmitter was made.

When a suitable location for the nozzle required by the transmitter designed from the pipeline was found, the next phase was to plan the electrical connections required for the measurement.

To enable the reading of the sensor measured value to appear on DNA display terminals, some changes to Metso DNA system had to be designed.

The nozzle was welded on the planned site of the pipeline and the designed changes in the DNA system were made, as well as the necessary connections.

After all the pre-phase of the work was done, the sensor was installed and connected to the meas-uring system operations.

The introduction was followed by performance monitoring, calibration and attempts to solve the problems identified. The aim for these attempts was to keep the device as simple as possible.

Based on the thesis, it was found that the Satron VC optical consistency transmitter was not able to measure the solids content of mass starch at the location with sufficient reliability.
