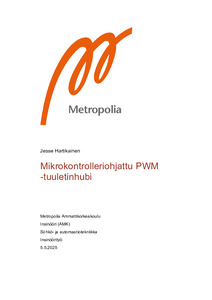

Mikrokontrolleriohjattu PWM-tuuletinhubi
Hartikainen, Jesse (2025)
2025
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202505089899
https://urn.fi/URN:NBN:fi:amk-202505089899
Tiivistelmä
Insinöörityön tavoitteena on suunnitella, rakentaa ja testata mikrokontrolleriohjattu PWM-tuuletinhubi. Tavoitteena on rakentaa laite, jonka avulla pystyy laskemaan käyttöympäristön lämpötilaa.
Työssä käsitellään myös IEC 60297 Mechanical structures for electronics equipment – Dimensions of mechanical structures of the 482,6 mm (19 in) series -standardia sekä Intelin 4-Wire Pulse Width Modulation (PWM) Controlled Fans -spesifikaatiota ja nämä otetaan myös huomioon laitteen suunnittelussa.
Työssä käytiin aluksi läpi laitekaappeja ja laitetuulettimia sekä niiden ominaisuuksia. Sen jälkeen käytiin läpi työhön tulevia komponentteja ja perusteluita niiden valinnalle. Tämän jälkeen alkoi koekytkentälevyn testaaminen, joka suoritettiin Metropolian elektroniikan laboratorion tiloissa ja samalla päivitettiin ja viimeisteltiin piirikaavio sekä piirilevyn layout. Seuraavaksi oli komponenttien juottaminen piirilevyyn ja suojakoteloinnin suunnittelu. Koteloinnin valmistuttua piirilevy asennettiin koteloon ja aloitettiin laitteen lopullinen testaus.
Tuloksena tästä syntyi toimiva laite, jonka avulla pystyy hallitsemaan laitekaapin sisälämpötiloja, jotta laitteiden käyttöikä olisi mahdollisimman pitkä. Työstä hyötyvät ihmiset, jotka haluavat helpon tee se itse -projektin ja haluavat vähentää lämpötilojen aiheuttamaa haittaa erilaisille laitteille.
