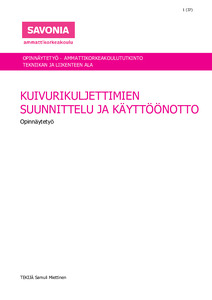

Kuivurikuljettimien suunnittelu ja käyttöönotto
Miettinen, Samuli (2025)
2025
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2025052214506
https://urn.fi/URN:NBN:fi:amk-2025052214506
Tiivistelmä
Tämän opinnäytetyön tarkoituksena oli sahan kuivaamon kuljetinjärjestelmän automatisointi, joka piti sisällään sähköautomaatiosuunnittelun, logiikkaohjelmoinnin sekä järjestelmän käyttöönoton. Työ toteutettiin CMe Solutions Oy:n toimeksiantona, joka puolestaan toimi Simetek Oy:n alihankkijana. Työn tilaajana ja loppukäyttäjänä oli Kuhmo Oy, joka tämän investoinnin myötä kasvatti tuotantokapasiteettiaan.
Työssä suunniteltiin kuljettimien pääohjauskeskus, hajautuskeskukset sekä kenttälaitekaapelointi. Kuivaamoratojen ohjaus koostui Siemens S7-1500 -sarjan ohjelmoitavasta logiikasta ja ET200SP -sarjan hajautetusta I/O:sta. Kuivaamoratojen käyttöliittymänä käytettiin Siemens Unified Comfort -paneelia ja perinteisiä painonappikoteloita.
Työ aloitettiin automaatiosuunnittelusta, jossa alkuun oli tehtävä laitevalinnat, sisältäen ohjauskomponentit sekä niiden mitoitukset. Näiden pohjalta seuraavat työvaiheet ovat piirikaavioden-, keskus layout- ja kenttäkaapeloinnin suunnittelu. Suunnittelun jälkeen tehtiin PLC-, turva- ja HMI-ohjelmoinnit, taajuusmuuttajien parametroinnit ja väylän konfigurointi.
Kun kaikki ohjelmoinnit ja asennukset oli tehty siirryttiinn kohteen käyttöönottoon. Käyttöönotossa tehtiin I/O-testaukset ja tarkastettiin kaikkien laitteiden oikeatoimisuus. Kun linja oli saatu toimintakuntoon suoritettiin henkilöstön koulutus laaditun käyttöohjeen mukaisesti.
Työn laajuuden vuoksi asennukset rajattiin työn ulkopuolelle.
Työn lopputuloksena saatiin toimiva kuljetinjärjestelmä Kuhmo Oy:n uudelle tuotantolinjalle. Linjastoa käytetään kuivattujen lautanippujen välivarastointiin ja liikuttamiseen.
