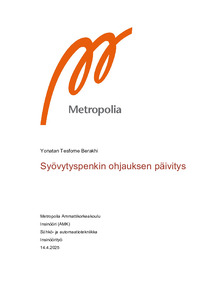

Syövytyspenkin ohjauksen päivitys

Abstract

Tämä opinnäytetyö on tehty Okmetic Oy:n kunnossapidon osastolle päivitysprojektina. Työkohteeksi on valikoitu käytössä oleva emäs-syövytyspenkki, joka on palvellut yrityksen tarpeita 20-vuotta, ja on edelleen tuotantokykyinen. Laitteen ohjausjärjestelmä on kuitenkin tullut elinkaarensa loppuun, mikä näkyy varaosien saatavuushaasteiden ja vähäisen laitetuen muodossa. Näistä syistä oli ajankohtaista päivittää vanha Siemens S5 -logiikka uuden sukupolven Siemens S7 1500 -sarjan edustajaan.

Opinnäytetyö käsittelee tämän prosessilaitteen ohjausjärjestelmän päivitystä. Työssä kuvataan projektin eteneminen suunnitteluvaiheesta uuden järjestelmän kokoonpanoon ja käyttöönoton valmisteluun asti. Työssä esitellään komponenttien valintaperusteet sekä järjestelmään tehdyt fyysiset muutokset. Ohjausjärjestelmän arkkitehtuurin ja ohjelmoinnin periaatteet kuvataan tarkemmin omissa luvuissaan. Lopuksi käydään lyhyesti läpi testaus- ja simulointimenetelmät, joita hyödynnettiin järjestelmän toimivuuden varmistamiseksi

This thesis was commissioned by Okmetic Oy’s maintenance department as a modernization project of a production tool. The tool in question is a wet etching bench, which has been in the company’s use for more than 20 years. The tool is still capable of efficient production, however the control system behind the bench has come to the end of its life cycle. This has been made clear with increasing scarcity for spare parts and loss of technical knowledge. These factors have made the need to modernize the system from the old Simatic S5 to a new S7 1500-series PLC noticeably clear.

This thesis will cover the process of modernizing this production tool’s control system. The various stages of the modernization process will be introduced, starting with the scoping phase, building the new system, and planning the commissioning of the built system. The selection criteria for the chosen components will be presented, alongside other physical changes made to the system. The control system’s architecture and programming principles will be introduced in detail in their own sections. Followed by a brief description of the testing and simulation methods, employed during the final stage of verifying the system’s functionality.
