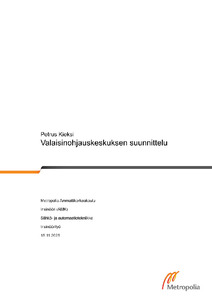

Valaisinohjauskeskuksen suunnittelu
Kieksi, Petrus (2025)
2025
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2025112529655
https://urn.fi/URN:NBN:fi:amk-2025112529655
Tiivistelmä
Tämä opinnäytetyö käsittelee valaisinohjauskeskuksen suunnittelua teollisuusympäristöön. Työn tavoitteena oli suunnitella ohjauskeskus, joka mahdollistaa DALI-valaistusjärjestelmän ja DCS-järjestelmän yhteentoimivuuden. Keskus vastaanottaa DCS-järjestelmästä tulevat ohjaussignaalit ja välittää ne DALI-järjestelmän kautta valaisimille.
Suunnittelu toteutettiin Cadmatic Electrical -ohjelmistolla, jolla tehtiin keskuksen layout-kuvat ja piirikaaviot. Lisäksi Exceliä käytettiin osaluettelon ja kaapelointiluettelon laadintaan. Työssä käsiteltiin keskuksen komponenttien valintaa, kuten vikavirtajohdonsuojakatkaisijoita, releyksiköitä, sekä DALI-komponentteja.
Työn tuloksena syntyi suunnitelmadokumentit ohjauskeskuksen valmistusta varten, mukaan lukien layout-kuva, piirikaaviot, osaluettelo ja kaapelointiluettelo. Näiden avulla voidaan rakentaa toimiva ja turvallinen ohjauskeskus, joka täyttää teollisen valaistuksen vaatimukset.
Suunnittelu toteutettiin Cadmatic Electrical -ohjelmistolla, jolla tehtiin keskuksen layout-kuvat ja piirikaaviot. Lisäksi Exceliä käytettiin osaluettelon ja kaapelointiluettelon laadintaan. Työssä käsiteltiin keskuksen komponenttien valintaa, kuten vikavirtajohdonsuojakatkaisijoita, releyksiköitä, sekä DALI-komponentteja.
Työn tuloksena syntyi suunnitelmadokumentit ohjauskeskuksen valmistusta varten, mukaan lukien layout-kuva, piirikaaviot, osaluettelo ja kaapelointiluettelo. Näiden avulla voidaan rakentaa toimiva ja turvallinen ohjauskeskus, joka täyttää teollisen valaistuksen vaatimukset.
