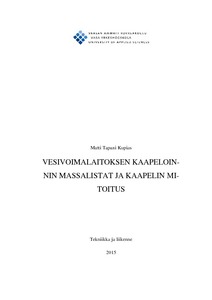

Vesivoimalaitoksen kaapeloinnin massalistat ja kaapelin mitoitus

Abstract

Tämän opinnäytetyön tarkoituksena oli tutkia, millaisella työkalulla saataisiin muodostettua VEO Oy:n vesivoimalaitosten kaapelimassalistat tehokkaasti. Rat-kaisuksi päätettiin muokata sähköasemapuolelle tehtyä Excel-laskentatyökalua, loppujenlopuksi työkalu tehtiin kuitenkin täysin uusiksi. Työssä kerrotaan yleisesti kaapelin mitoituksesta SFS 6000-standardin pohjalta, sekä kaapelin mitoitusesimerkki. Mitoitusta tarvitaan kaapelimassalistojen kaape-leiden muodostamisessa. Raportissa selitetään miten kaapelimassalistat muodostetaan. Nykyinen käytäntö on tapauskohtainen ja riippuu paljon henkilöstä joka massalistat tekee, jos tehdään tarkka lista, niin lista tehdään manuaalisesti piirustuksista katsomalla kaapeli kerrallaan, joskus käytetään vanhoja projekteja malleina. Uusi käytäntö on, että myyjän tarvitsee vain syöttää eri laitteistojen väliset kaapelipituudet ja ohjelma laskee automaattisesti kaapelimassalistan oikeilla kaapeleilla. Lopputuloksena opinnäytetyöstä saatiin uutta informaatiota siitä miten kaapelimassalistoja pitäisi käsitellä ja teoriaa kaapelin mitoituksesta, sekä sivutuotteena Excel-laskentatyökalu ja sen käyttöohje yrityksen käyttöön.

The goal of the thesis was to investigate, what kind of tool is needed to efficiently calculate cable quantity lists for a VEO ltd hydropower plants. The solution was to modify the Excel-tool created for the VEO substation division, eventually modifying was not enough and the tool had to be remade. The present convention is case-specific and it depends on a person who makes the list, the accurate list is made manually, by looking from the drawing cable at a time. Sometimes old projects are used as a template. The Excel-tool is intended for VEO ltd sales people use in Finland, Sweden and Norway. Cables for the tool were dimensioned according to the SFS 6000 standard. The most economical cable was selected to every component. Calculations for the Excel-tool were created using VBA (Visual Basic for Applications) code. The Excel-tool has its own spreadsheet for the cable quantities of stations and generator. Tool has own spreadsheet for Finnish, Swedish and Norwegian components and their dimensioned cables. When the country is selected and calculate button is pressed the tool prints out a result spreadsheet with the right cable quantity for each cable type. The final result of the thesis is the information of how to handle cable quantity lists, some theory of cable dimensioning and as a side product an Excel cable quantity calculation program and its operating manual which is intended for work commissioner’s internal use.
