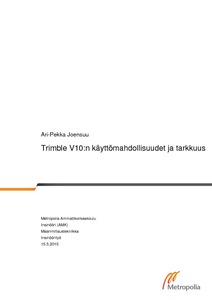

Trimble V10:n käyttömahdollisuudet ja tarkkuus

Abstract

Tämän insinöörityön tarkoituksena on perehdyttää lukija uuteen Trimble V10 -laitteeseen, sen tekniikkaan, käyttömahdollisuuksiin ja tarkkuuteen. Insinöörityö tarkastelee laitetta, joka yhdistää uutta tekniikkaa yhdistää panoraamakuvat niiden sijaintitiedon avulla.

Työssä tarkastellaan paljon fotogrammetrian eli kolmiulotteisen kuvalta mittauksen hyödyntämistä erilaisissa mittauskohteissa. Fotogrammetrian avulla voidaan toteuttaa joitain asioita helpommin kuin tavallisilla mittauskeinoilla.

Trimble V10 -laite on yksinkertaisesti ilmaistuna panoraamakamera, jolle saadaan sijainti-tiedot GPS-vastaanottimen tai takymetrin avulla. Mittaus tapahtuu Trimble Business Center -ohjelmassa yhdistämällä useat panoraamat koordinaatistoon ja mittaamalla kuvilta pisteitä.

The purpose and goal of the final year project was to study Trimble V10, a new device with new technology that combines photogrammetry and positioning data. The device captures 360 degree panoramic images with coordinates which are then used in photogrammetry calculation. The goal of the project was on one hand to establish good measuring styles for the device and on the other hand explore the accuracy of it and, thus, define how well it performs in real use.

The project was done by using the device for measurements in different places and situations. The project also included accuracy surveys in the test range. The measurements were done at an electrical substation, construction zone, a railway station and a building site.

The Trimble V10 performed well in many situations but it required advance measurement planning. The project established that the accuracy is sufficient for simple 3D modelling. The device can be programmed to do tasks similar to those done with a laser scanner. It will be a lot quicker although less accurate.
