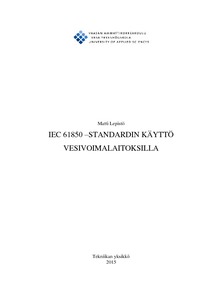

IEC 61850-standardin käyttö vesivoimalaitoksilla

Abstract

IEC 61850-standardi on VEOlla jo käytössä sähköasemilla. Nyt haluttiin selvittää sen soveltuvuutta myös vesivoimalaitoksille. Tätä varten oli oleellista selvittää standardin erityiskohdat vesivoimaa varten. Tärkeänä pidettiin myös PLC:eiden, releiden ja muiden laitteiden liityntämahdollisuuksia standardin mukaiseen väylään. IEC 61850-standardin tavoite on mahdollistaa älykkäiden laitteiden välinen kommunikointi, vaikka laitteet olisivatkin eri laitevalmistajilta. Standardi tekee tämän jakamalla funktiot osiin, LN:iksi, ja kuvailemalla nämä osat mahdollisimman geneerisesti. Tietoa hankittiin ensin itse standardista, minkä jälkeen siirryttiin etsimään mahdollisia liityntätapoja IEC 61850-väylään laitevalmistajien esitteistä ja manuaaleista. Standardi on tehty toimimaan myös mahdollisilla tulevaisuuden kommunikaatiomenetelmillä, mikä tekee siitä turvallisen sijoituksen. Releiden kanssa standardi toimii lähes poikkeuksetta, mutta PLC:eiden, magnetointijärjestelmien ja turbiinisäädinten valmistajat eivät ole hypänneet mukaan yhtä innokkaasti. Kaikista näistä silti löytyy ainakin jokin tuote, jonka voi liittää IEC 61850-standardin mukaiseen väylään. Vesivoimaa varten standardi sisältää LN:t vesivoimalaitoksissa esiintyviä asioita varten.

The client of the thesis VEO already applies the IEC 61850–standard in substa-tions. The purpose of this thesis was to find out if it should also be used in hydro-power plants. For this it was essential to study the parts of the standard especially concern hydropower. It was also important to find out whether PLCs, protection relays and other devices could be connected to the IEC 61850 bus. The point of the IEC 61850 is to allow IEDs to communicate with each other, even if the IEDs are made by different manufacturers. The standard does this by dividing functions into parts (LN) and then describing those parts in a generic way. Information was first gathered from the standard itself and later from manu-als and brochures of the manufacturers of the IEDs. One of the objectives of the standard was to make it future-proof, which makes using the standard a relatively safe investment. Relays are almost always made to accommodate the standard, but with PLCs, excitation systems and turbine gover-nors this is not always the case. Still, there are devices of each type that support the standard.
