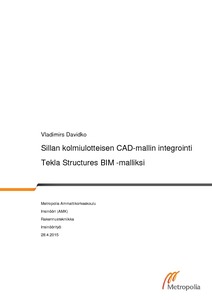

Sillan kolmiulotteisen CAD-mallin integrointi

Abstract

Insinöörityön tavoitteena oli tutkia, miten AutoCAD-ohjelmassa mallinnettu 3D-malli tuodaan Tekla Structures -ohjelmaan ja konvertoidaan Tekla-natiivimalliksi. Tämä insinöörityö tehtiin WSP Finland Oy:lle, joka on mukana Kruunusillat-hankkeessa suunnittelijana. Työn päätavoitteena oli AutoCAD-ohjelmalla mallinnetun Kruunuvuorensilta-mallin integrointi Tekla-ohjelmaan. Lisäksi tavoitteena oli tutkia, miten sillan kansirakenteen pursotus onnistuu Teklan Beam Extruder -työkalulla. Tämä insinöörityö oli käytännönläheinen, ja aluksi siinä haettiin tietoa tutkimalla ohjelmistojen tuki- ja tietomallintamista käsitteleviä sivustoja ja haastattelemalla kokeneempia WSP Finlandin työntekijöitä. Sen jälkeen haetun tiedon perusteella konvertoitiin Kruunusillan-hankkeen aineistoa. Tätä työtä tehdessä Tekla Structures -ohjelma tuli hyvin tutuksi. Tuloksena saatiin kaksi erilaista tapaa, joilla ulkoisia CAD-objekteja voidaan konvertoida natiiveiksi Tekla-objekteiksi. Vain yhdellä menetelmällä onnistuttiin konvertoimaan Kruunuvuorensillan CAD-mallin objektit. Kannen rakenteet pursotettiin käyttäen Beam Extruder -työkalua ja todettiin, että kansirakenteen pursotus onnistuu hyvin vaivattomasti. Kannen mallintamista voisi toteuttaa Tekla Structures -ohjelmalla jo varhaisissa suunnitteluvaiheissa ja malli voidaan viedä IFC-muotoon, jonka jälkeen se on käytettävissä muissa järjestelmissä.

The aim of this thesis was to research the ways in which a three-dimensional bridge model made by using AutoCAD-software can be imported into Tekla Structures -software and later converted into a native Tekla model. This thesis was made for WSP Finland Oy, who is participating in the Kruunusillat-project as a construction engineer. The main objective was to integrate a model of the Kruunuvuorensilta-bridge, which was designed using AutoCAD software into Tekla-environment. Also, additional aim was to explore the possibilities of extruding a bridge deck using Tekla’s Beam Extruder tool. This study was practical and at the beginning information was gathered from software support and BIM-modeling sites. As well by, interviewing colleagues from WSP Finland who are familiar with BIM-modeling. After that, Kruunusillat material was converted using the researched information. While doing this research Tekla Structures software became very familiar. As a result, two ways to convert objects into Tekla environment were discovered. Only one of these worked successfully for converting Kruunuvuorensilta-bridges CAD-model. In addition, the deck objects were extruded using the Beam Extruder tool. During that procedure it became clear that because modeling deck structure with this tool is so convenient, Tekla and Beam Extruder itself should already be used for modeling in the early stages of planning. Afterwards model made using Tekla Structures can be exported into IFC-format and used in other systems.
