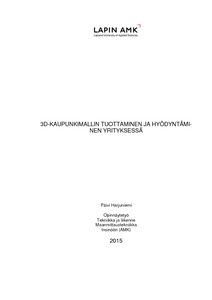

3D-kaupunkimallin tuottaminen ja hyödyntäminen yrityksessä

Abstract

Tämän opinnäytetyön tarkoituksena oli perehtyä 3D-kaupunkimallien tuottamiseen ja tutustua yleisesti niiden käyttötarkoituksiin, lähtöaineistoon ja ohjelmistoihin. Ensisijainen tavoite oli tuottaa Rovaniemestä kolmiulotteinen kaupunkimalli yrityksen käyttöön ilmaisia aineistoja käyttäen. Työssä selvitetään, mihin kaupunkimallia hyödynnetään ja onko sillä käyttöä yrityksessä. Työssä perehdytään tarkemmin myös siihen, mikä kaupunkimalli on ja mitä sen tuottamiseen tarvitaan. Käyn myös lyhyesti läpi laserkeilauksen periaatteen, sillä kaupunkimallin aineisto on tuotettu laserkeilaamalla.

Työssä käydään läpi tekemäni 3D-kaupunkimallin mallintamisen työprosessi. Mallintamisen vaiheiden periaatteet käydään vain lyhyesti läpi. Kaupunkimallin tuottamisessa käytettiin ainoastaan Maanmittauslaitoksen avoimiin aineistoihin kuuluvia laserkeilausaineistoa sekä ortoilmakuvaa. Ohjelmistona toimi Microstationin pohjalla toimiva Terrasolid.

Työn suurimmat haasteet olivat oma vähäinen tietämys kaupunkimalleista sekä uuden ohjelmiston oppiminen itsenäisesti. Työn tuloksena syntyi toimiva kaupunkimalli. Lisäksi Kuntotekniikalle tehtiin ohje kaupunkimallin aukaisemiseen. Mallia voi hyödyntää moneen käyttötarkoitukseen pienellä päivittämisellä. Mallia voidaan käyttää esimerkiksi suunnittelussa ja visualisoinnissa.

The purpose of this thesis was to study the production of 3D city models and to became acquainted generally with the purposes of use, a start material and a software. It was a primary objective to produce a three-dimensional city model from the free material in the city of Rovaniemi to be used in the company. In the thesis it was clarified where the city model is utilised and it has a use in the company. In addition, the city model and its usage purposes were studied in more detail. I also briefly through the principle of the laser scanning because the material of city model has been produced by laser scanning.

In the thesis, the work process of the 3D city model was studied. The principles of the stages of the modelling were only briefly discussed. The laserscanning data and ortho aerial photo belonging to the open materials of the National Land Survey of Finland were used in the production of the city model. Terrasolid was used as software and it operates on Microstation.

The author’s prior lack of knowledge about the city models and the independent studying of the new software were the greatest challenges. A functional city model was created as a result of this work. Furthermore, an instruction for the opening of the city model was made for Kuntotekniikka. The model can be utilised for many purposes of use with little updating. The model can be used for example in planning and in visualization.
