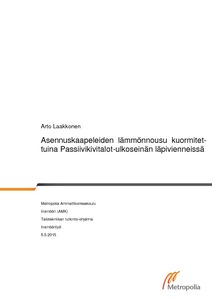

Asennuskaapeleiden lämmönnousu kuormitettuina Passiivikivitalot-ulkoseinän läpivienneissä

Abstract

Tämän insinöörityön tarkoituksena on selvittää yleisimpien asennuskaapeleiden sähköasennusten läpivientien käyttäytyminen kovalla kuormituksella Passiivikivitalot-harkon ulkoseinän eristeen kohdalla. Tutkittaviksi asennuskaapeleiksi valittiin yleisimmin omakotitalojen sähköasennuksissa käytetyt asennuskaapelit, jotka ovat MMJ 3x1,5 S ja MMJ 3x 2,5 S. Asennuskaapeleista halutaan selvittää kuormitettavan johtimen lämpötila maksimikuormituksella asennuskaapelin ollessa eristeharkon sisällä. Olosuhteet pyritään luomaan mahdollisimman todenmukaisiksi, jotta tutkimuksen tulokset olisivat luotettavia. Molempien asennuskaapeleiden nollajohtimien lämpötilat mitataan harkon eristetilassa kahdella eri asennusmenetelmällä, joita on mahdollista käyttää myös todellisissa tilanteissa. Asennuskaapeleiden johtimia kuormitetaan niin kauan, kuin kuormitettavan johtimen lämpötila nousee, jotta voidaan varmistaa, mikä on korkein johtimen lämpötila, joka on saavutettavissa kyseisellä kuormituksella. Saatuja tuloksia verrataan asennuskaapelin valmistajan antamiin kuormitettavan johtimen käyttölämpötiloihin sekä olemassa oleviin sähkömääräyksiin ja standardeihin.

The purpose of this final year project was to determine how the most common installation cable’s temperature will respond when they are stressed with high load while installed in the middle of the insulation of Passiivikivitalot exterior wall. Two types of cables for research were selected. Installation cables MMJ 3x1,5 S and MMJ 3x2,5 S, because they are the most often used cables in the electrical installations of the detached houses. The main point in this research was to find out what will the temperature of the wire of in- stallation cables to be, when it is installed inside the insulationblock. The circumstances of the test environment were tried to keep as stable as possible to ensure that the outcomes of the research would be reliable. The temperature of neutral wires of the selected installation cables were measured when they were inside the insulationblock. Measuring was done by using two different systems to install the installation cables. These two different systems are applicable to be used also in the real life situations. The neutral wires of the selected installation cables were under load as long time, as it was necessary to make sure that the maximum temperature was reached with the maximum load. The results obtained were compared with the usage temperature recommendations of the cable supplied by the manufacturer as well as the existing electrical regulations and standards.
