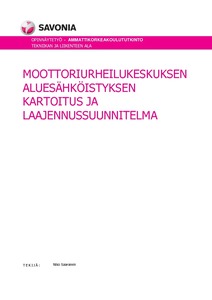

Moottoriurheilukeskuksen aluesähköistyksen kartoitus ja laajennussuunnitelma

Abstract

Opinnäytetyön aiheena oli laatia dokumentaatio Suonenjoen Moottoriurheilukeskus ry:n rata-alueen aluesähköistyksen nykytilanteesta sekä alustavasti suunnitella alueelle toteutettavaa laajennusta. Työhön kuului sähkösuunnittelua ohjaaviin standardeihin ja sähköiseen mitoittamiseen liittyviin ohjeistuksiin ja vaatimuksiin tutustuminen ja niiden käyttäminen työn aikana.

Selvitystyö oli lähinnä aistinvaraista tarkastelua. Kun alueen sähköistyksen nykytilanne oli saatu selville, pystyttiin tarkistamaan sähköisen mitoituksen vaatimustenmukaisuus. Tulevien laajennusten suunnittelua varten keskusteltiin ja hahmotteltiin asiakkaan kanssa tulevien uusien kuormituspisteiden tehontarvetta. Näiden suunnitelmien perusteella verkko voitiin alustavasti mitoittaa uudelleen vastaamaan muuttuvaa tilannetta. Mitoituksessa otettiin huomioon verkon jännitteenalenemat sekä oikosulkusuojauksen toimivuus. Yksi tarkasteltava kohde oli varikkoalueelle asennettavien sähkönsyöttöpisteiden varavoimajärjestelmän alustava suunnittelu, jotta näitä pisteitä voitaisiin tarvittaessa syöttää tästä omasta sähkönsyöttölaitteesta julkisen jakeluverkon sijaan.

Opinnäytetyön tuloksena asiakas sai aluesähköistyksen nykytilannetta vastaavan dokumentaation sekä laskelmat ja alustavan ehdotukset tulevien laajennusten sähköteknisestä toteutuksesta.

The topic of this final year project was to make a documentation about the current state of outdoor electrification at a rally track area. The project also included studying and planning future expansion of electrification. The the-sis was made for Suonenjoen Moottoriurheilukeskus ry. The thesis included studying standards and instructions about electrical planning and using those materials to complete the project.

The survey of the current state of electrification was mostly made by using sensory evaluation. When the additional information was gathered, an inspection about matching the electrical requirements could be made. Future expansions and the need for power in different areas were discussed and planned with the client. This allowed planning and preliminary electrical dimensioning. The dropping of voltage and short-circuit protection were taken into account when planning the grid. On a clients wish, a possibility of including one part of the grid with an emergency power generator was also studied. If needed, this could work as a power input to that part of the grid instead of general distribution network.

As a result of this thesis, the client received documentation about the current state of the outdoor electrification and also calculations and preliminary suggestions on how the future expansion could be carried out.
